¡Hola! Como proveedor de empalmes para cables de cobre, a menudo me preguntan cómo instalar un empalme para cables de cobre en un cable flexible. Es un proceso crucial que, cuando se realiza correctamente, garantiza una conexión confiable y duradera. En este blog, lo guiaré a través de los pasos para instalar una junta de cable de cobre en un cable flexible.
Preparativos previos a la instalación
Antes de comenzar la instalación, debe reunir todas las herramientas y materiales necesarios. Necesitará un kit de unión de cable de cobre adecuado para su cable flexible. Ofrecemos una variedad de opciones, comoUniones de cables retráctiles en frío de 1 kVyUniones de cables termorretráctiles de 1 kV, que son excelentes para diferentes aplicaciones. Otras herramientas incluyen un cortador de cables, un pelacables, una herramienta para engarzar, papel de lija y un solvente de limpieza.
En primer lugar, debes medir y cortar el cable flexible a la longitud adecuada. Asegúrese de dejar suficiente holgura para la instalación de la junta. Una vez que hayas cortado el cable, utiliza el pelacables para quitar el aislamiento exterior de los extremos del cable. La longitud de la eliminación del aislamiento depende del tipo de unión de cable de cobre que esté utilizando, pero normalmente ronda entre 10 y 15 centímetros.
Limpieza y preparación de los conductores de cables
Después de pelar el aislamiento, el siguiente paso es limpiar los conductores del cable. Utilice el disolvente de limpieza para limpiar la suciedad, grasa u oxidación de los conductores. La oxidación puede aumentar la resistencia en la unión, lo que puede provocar sobrecalentamiento y posibles fallas. También puede utilizar papel de lija para pulir suavemente los conductores y garantizar una superficie limpia y lisa. Esto ayudará a lograr una mejor conexión eléctrica.
Selección y preparación de la unión del cable de cobre
Ahora es el momento de elegir el empalme de cable de cobre adecuado para su cable flexible. Considere factores como el tamaño del cable, la tensión nominal y el entorno de aplicación. Si se trata de una aplicación de bajo voltaje, nuestroUniones de cables retráctiles en frío de 1 kVson una gran opción. Son fáciles de instalar y proporcionan un sello confiable.
Antes de instalar la junta, asegúrese de inspeccionarla en busca de daños. Verifique los manguitos de engarce, los componentes de aislamiento y cualquier otra pieza del kit. Si todo se ve bien, puede comenzar a preparar la junta para la instalación. Algunas juntas pueden requerir que usted preestire o precaliente ciertos componentes según el tipo.
Instalación del manguito de engarce
Si su empalme de cable de cobre incluye un manguito de engarce, este es un paso importante. Inserte los conductores de cable pelados en el manguito de engarce. Asegúrate de que estén completamente insertados y centrados. Luego, utilice la herramienta de engarzado para comprimir el manguito sobre los conductores. Aplique suficiente fuerza para crear una conexión mecánica y eléctrica fuerte. Es posible que tengas que hacer varios pliegues a lo largo de la manga para lograr una unión segura.
Es fundamental seguir las instrucciones del fabricante con respecto a la fuerza de engarzado y el número de engarzados. Un engarzado excesivo puede dañar los conductores, mientras que un engarzado insuficiente puede provocar una conexión floja.
Aislar la junta
Una vez realizado el engarzado, llega el momento de aislar la unión. Si está utilizando una junta de cable termorretráctil, deslice el tubo termorretráctil sobre la junta. Utilice una pistola de calor para calentar con cuidado el tubo hasta que se contraiga y forme un sello hermético alrededor de la junta. Asegúrese de calentar el tubo de manera uniforme para evitar bolsas de aire o una contracción desigual.
Para uniones de cables retráctiles en frío, simplemente retire el núcleo de soporte del tubo retráctil en frío y se contraerá automáticamente sobre la unión. Las juntas termorretráctiles son excelentes porque no requieren una fuente de calor, lo que puede ser una ventaja en algunos entornos.
Probar la articulación
Una vez completada la instalación, es fundamental probar la unión. Puedes utilizar un multímetro para comprobar la continuidad y resistencia de la unión. Una resistencia baja y estable indica una buena conexión eléctrica. También debe realizar una inspección visual para asegurarse de que no haya signos de daño o instalación incorrecta.
Si trabaja en un sistema eléctrico más complejo, es posible que deba realizar pruebas adicionales, como pruebas dieléctricas, para verificar la integridad del aislamiento de la junta.
Consideraciones de seguridad
Durante todo el proceso de instalación, la seguridad debe ser su máxima prioridad. Utilice siempre equipo de protección personal (EPP) adecuado, como guantes y gafas de seguridad. Cuando utilice herramientas como la herramienta de engarzado y la pistola de calor, siga cuidadosamente las instrucciones de seguridad.
Asegúrese de que la alimentación esté apagada antes de trabajar en el cable. Si no tiene experiencia en trabajos eléctricos, es una buena idea consultar a un profesional o recibir capacitación.
Solución de problemas
A veces, es posible que las cosas no salgan tan bien como se planeó. Si encuentra problemas como una conexión floja o un aislamiento deficiente, no entre en pánico. Primero, vuelva a verificar los pasos de instalación. Si la conexión está floja, es posible que necesite volver a engarzar el manguito. Si el aislamiento no es el adecuado, puede intentar volver a aplicar el tubo termorretráctil o ajustar la junta termorretráctil.
Si aún tiene problemas, nuestro equipo de soporte técnico siempre está aquí para ayudarlo. Tenemos una gran experiencia en el tratamiento de diferentes problemas de uniones de cables.
¿Por qué elegir nuestras uniones para cables de cobre?

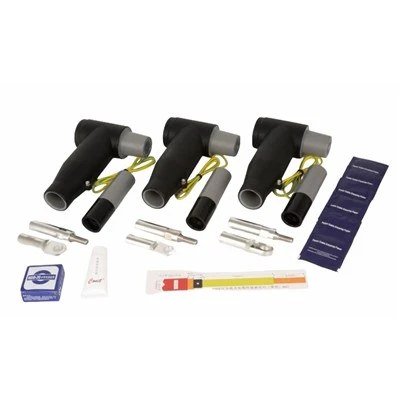

Como proveedor de uniones para cables de cobre, nos enorgullecemos de ofrecer productos de alta calidad. Nuestras juntas están hechas de materiales de primera calidad y se prueban rigurosamente para garantizar que cumplan con los más altos estándares. Ofrecemos una amplia gama de productos, incluyendoUniones de cables retráctiles en frío de 1 kV,Uniones de cables termorretráctiles de 1 kV, yConector separable con rotura de carga poco común.
Nuestros productos están diseñados para una fácil instalación, lo que puede ahorrarle tiempo y esfuerzo. Tanto si es un electricista profesional como un entusiasta del bricolaje, nuestros empalmes para cables de cobre le resultarán fáciles de usar.
Contáctenos para comprar
Si está interesado en adquirir nuestros empalmes para cables de cobre o tiene alguna pregunta sobre el proceso de instalación, no dude en ponerse en contacto. Estamos aquí para brindarle los mejores productos y soporte. Ya sea que necesite una pequeña cantidad para un proyecto doméstico o un pedido grande para una aplicación industrial, podemos satisfacer sus necesidades.
